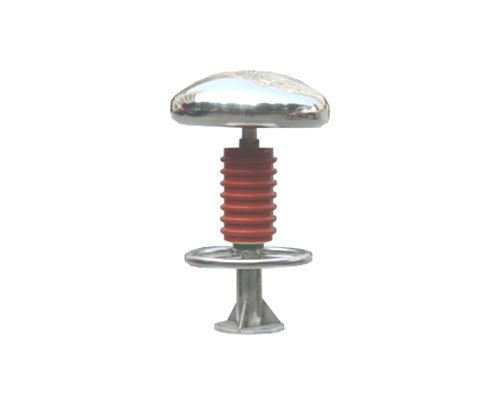

天幕直擊雷防護裝置
概要：
天幕型直擊雷防護裝置（亦稱可控放電裝置），是由第二炮兵裝備研究院和西安華信鐵路技術有限公司聯合研制
關鍵詞：
裝置
天幕
雷電
鐵路
所屬分類：
產品描述
天幕型直擊雷防護裝置（亦稱可控放電裝置），是由第二炮兵裝備研究院和西安華信鐵路技術有限公司聯合研制，為更好的推廣運用，積極服務于鐵路運輸，針對鐵路不同使用條件、要求而聯合生產的天幕系列直擊雷防護裝置，以滿足鐵路行業不同需要，更好的服務鐵路運輸和安全。
該裝置已經過北京國家雷電測試中心和電力工業電氣設備質量檢測中心的檢測，通過了中國中國人民解放軍第二炮兵部隊裝備研究院的技術鑒定，取得國家發明專利（專利號ZL200620115493），2012年11月被中國人民解放軍總裝備部評為“軍隊科技進步二等獎”。產品已廣泛用于國防、電力、石油、通信、氣象、化工等領域，并在京九鐵路、寶成鐵路、成昆鐵路、重慶樞紐、陜西紅檸鐵路等投入使用100余套。該裝置防雷效果作用突出，受到用戶一致首肯。
天幕型直擊雷保護裝置“主要特點是：
1、天幕型直擊雷保護裝置將雷電對地面的閃擊次數大幅度減少，也就大大減少了從電源線、信號線、天線上的感應雷。
2、天幕型直擊雷保護裝置工作原理是：將被保護區域的感應電荷及時地散布到空氣中，反復不斷的中和雷電的梯級下行先導。其大電流開關對地導通的過程，是通過接地導線從地面向金屬大氣電極裝載電荷去中和雷電的過程，而接閃成為次要的，故“天幕”型“雷閃”保護裝置對接地電阻要求不高，接地電阻小于30歐姆即可。
3、本裝置用地面電荷中和雷電下行先導的原理，其保護角較普通避雷針大得多，達到70°以上。
主要技術參數
名 稱 | 天幕系列直擊雷防護裝置（回閃保護裝置） | |||
型 號 | CPD-Ⅰ | HYCPD-Ⅱ | HYCPD-Ⅲ | |
雷電通流量>kA（中和雷電和接閃的能力） | ≥65 kA | ≥200 kA | ≥65 kA | |
平均閃擊電壓Vb2 | 730KV | |||
啟動電壓 | 7KV±1KV | 7KV±1KV | 7KV±1KV | |
保護角 | ＞70° | ＞70° | ＞70° | |
抗風強度m/s | 40m/s | |||
重量Kg（不含底坐） | ＜7Kg | ＜8.8Kg | ＜3.5Kg | |
法蘭盤(外形mm\孔數\孔距mm) | 見安裝圖 | |||
總高m | ＜0.55（架設總高由用戶確定） | |||
材質 | 不銹鋼（支撐桿可為鋼管熱鍍鋅） | |||
環境條件 | 工作溫度：-40～+80℃；相對濕度：5-95% | |||
